Máquina de diagnóstico y tratamiento de rayos multifuncionales Dina

La máquina de diagnóstico y tratamiento de rayos multifuncionales Dina es un equipo médico original en china, que puede realizar la angiografía y cirugía intervencionista de todos los órganos y extremidades, excepto el cerebro y el cerebro, pero también tiene la función de una máquina gastrointestinal digital de alta gama y una radiografía digital Dr. más ventajosa que la ecografía y la tomografía computarizada y la resonancia magnética nuclear, puede ver vasos sanguíneos sutiles y lesiones en video, tratamiento local mínimamente invasivo, sin cambiar de lugar, se puede lograr diagnóstico + tratamiento intervencionista.

ámbito de aplicación de la máquina de diagnóstico y tratamiento de rayos multifuncionales dina:

Cirugía vascular (trombosis arterial y venosa periférica, estenosis vascular, trombolisis, stent, venas varicosas de las extremidades), medicina interna (hígado, bazo, páncreas, riñón, lesiones gastrointestinales), Oncología (cáncer de pulmón, cáncer de hígado, cáncer gástrico y otras quimioterapia local o embolia), ginecología (cordón seminal, curvatura venosa ovárica, obstrucción de las trompas de falopio, angiografía, dragado, embolia), sala endoscópica (colangiopancreatografía retrógrada (ercp) con gastroenteroscopia), etc.

Proyectos específicos de diagnóstico y tratamiento:

Cirugía primaria

I. aortografía

II. angiografía de las extremidades

3. angiografía del tronco celíaco, hígado y bazo

IV. angiografía mesentérica superior e inferior

V. angiografía renal

VI. angiografía portal indirecta

VII. angiografía de la vena cava superior e inferior

8. venografía de las extremidades

9. venografía hepática y renal

Cirugía secundaria

I. cateterismo por punción venosa profunda bajo fluoroscopia

2. angiografía carótida y vertebral

III. angiografía pulmonar

IV. angiografía selectiva de órganos e infusión de medicamentos

V. esclerosis vascular por malformación general de la superficie corporal percutánea

6. reapertura de la fístula de diálisis

Cirugía terciaria

I. Vena porta transhepática percutánea (bazo), venografía hepática ii, trombolisis transcatéter pulmonar, eliminación de trombos

3. trombolisis transcatéter de aorta y arteria de extremidades, eliminación de trombos

IV. trombolisis transcatéter arterial de órganos, eliminación de trombos, excepto cerebro y corazón

V. angiografía arterial de las extremidades

VI. dilatación vascular de la arteria renal (incluidas otras arterias viscerales)

7. embolia arterial bronquial (con fines de hemostasia)

8. aneurismas además de los vasos sanguíneos intracraneales, los vasos sanguíneos coronarios cardíacos, la aorta, la embolia de pseudoaneurismas, la reparación endovascular

9. embolia arterial esplénica y tiroidea (con el objetivo de eliminar la función) 10. embolia de la fístula arteriovenosa de las extremidades, reparación intracraneal

11. embolia y reparación intracraneal de la fístula arteriovenosa de los órganos, excepto el cerebro y el corazón

12. colocación y extracción de filtros de vena cava superior e inferior

13. estenosis anastomótica vascular después de trasplante renal y hepático dilatación vascular

14. extracción de cuerpos extraños intravasculares

15. trombolisis transcatéter de vena cava y vena de extremidades, eliminación de trombos

Xvi. trombolisis por catéter venoso de órganos, eliminación de trombos, excepto cerebro y corazón

Xvii. dilatación venosa de las extremidades

18. dilatación venosa de órganos excepto cerebro y corazón

Xix. cierre láser intravenoso superficial de las extremidades inferiores, ablación por radiofrecuencia, esclerosis

20. embolia arterial además de los vasos intracraneales, los vasos coronarios cardíacos, las arterias pulmonares y las arterias bronquias (con fines hemostáticos)

21. cordón seminal, esclerosis varicosa ovárica, embolia

22. esclerosis varicosa pélvica, embolia

Cirugía de cuarto grado

I. angiografía carótida, implantación de Stent

II. angiografía de la arteria vertebral, implantación de Stent

3. esclerosis y embolia de hemangiomas craneofaciales

IV. fístula arteriovenosa carótida externa, embolia de Aneurisma falso

V. aortopatía

6. reparación endovascular de Aneurisma aórtico

7. reparación endovascular de la Disección aórtica

8. derivación intrahepática portal transyugular (tips)

9. angiografía e implantación de Stent para el síndrome de Bu - Jia

X. implantación de botiquines sanguíneos y intravenosos

11. circuncisión de placas arteriales de las extremidades, ablación por ultrasonido

12. otras nuevas tecnologías que permiten aplicaciones clínicas

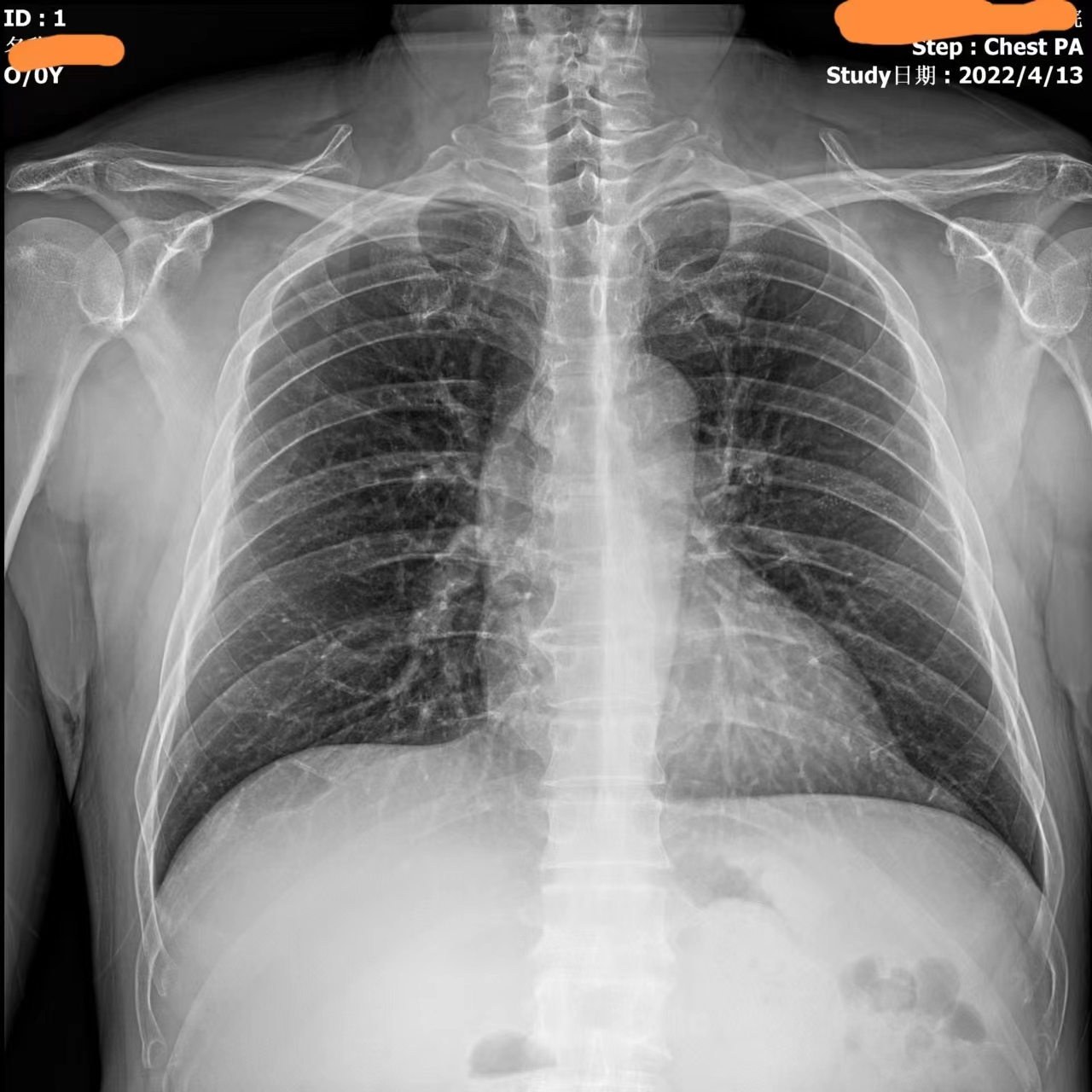

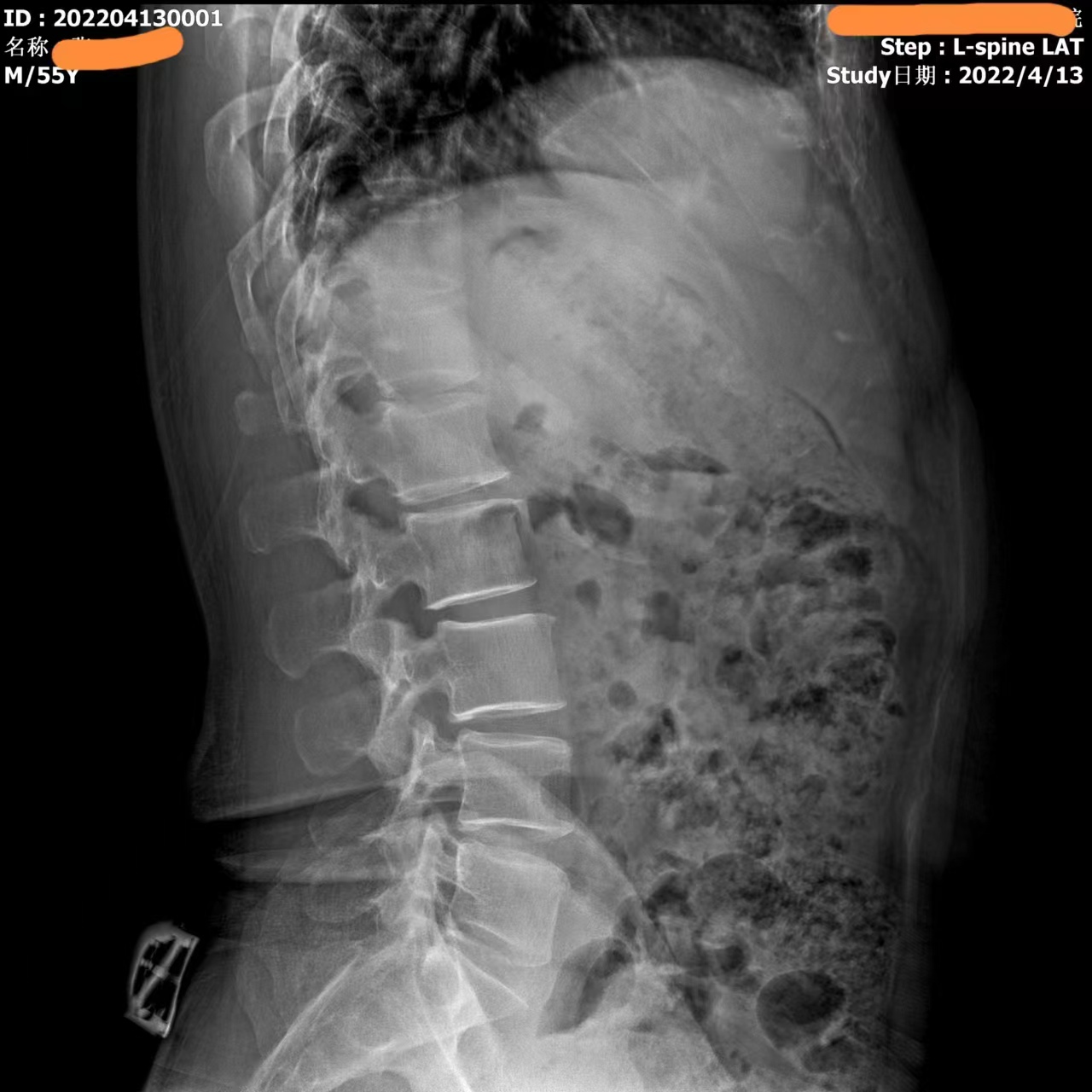

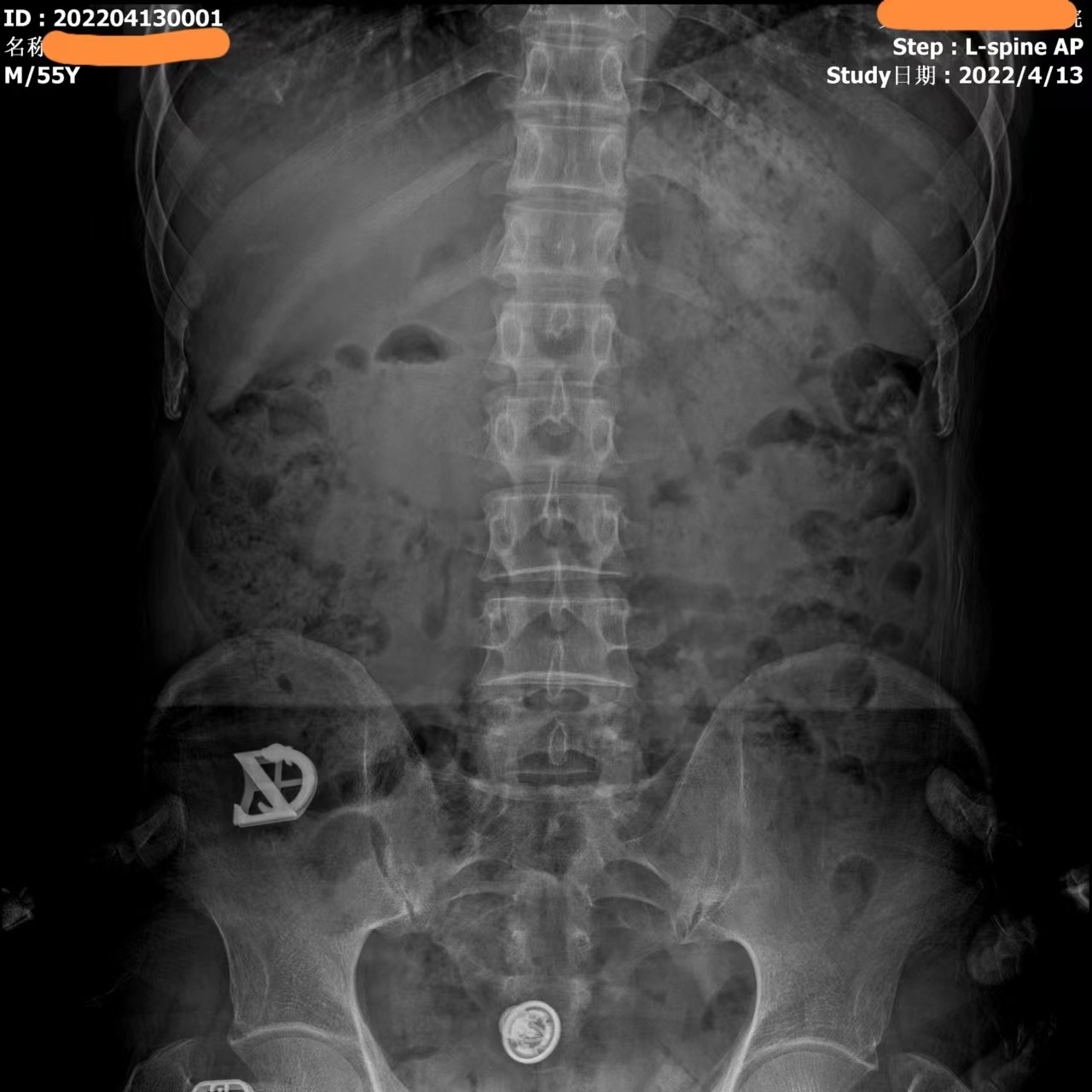

Las imágenes de vídeo de esta máquina son las siguientes:

Parámetros de rendimiento:

I. uso del equipo y categoría del producto

1.1 categoría de producto: máquina de rayos X de brazo c multifuncional;

* 1.2 Estructura del equipo: el brazo en forma de C adopta una estructura de diseño integrada con la máquina de inspección de inclinación y elevación de control remoto, que requiere que el brazo C y la cama se fabriquen de manera integrada y se puedan controlar conjuntamente. Tiene un certificado de registro de máquina completa.

1.3 uso del equipo: radiografía convencional digital, fotografía y sistema digestivo, urografía, pancreatocolangiografía retrógrada (cpre), tratamiento intervencionista periférico.

1.4 servicio de equipos: el Servicio de mantenimiento post - venta es proporcionado por una agencia autónoma establecida por el fabricante de equipos. Es necesario proporcionar documentos de calificación.

1.5 teléfono de servicio: la Agencia de servicios de mantenimiento en China tiene 400 centros de llamadas de servicio al cliente

II parte de los requisitos generales del equipo

2.1 proporcione una lista de configuración del dispositivo y el certificado de registro cfda.

Sección de información técnica de tres equipos

3.1 proporcionar manuales de uso y mantenimiento de usuarios al azar

3.2 proporcionar el certificado de registro y el formulario de registro de dispositivos médicos

3.3 En caso de duda sobre los parámetros de respuesta, se deben proporcionar las instrucciones originales y los datos técnicos, y los parámetros técnicos correspondientes prevalecerán.

IV parte de los requisitos técnicos del equipo

4.1 sistema de generación y control de rayos X

* 4.1.1 corriente máxima del tubo: ≥ 1000 ma

4.1.2 tensión máxima del tubo: ≥ 125 KV

4.1.3 condiciones fotográficas AEC control automático inteligente, con función de adaptación automática al voltaje del tubo

4.2 tubos y accesorios de rayos X

* 4.2.1 penalti de doble enfoque: 0,6 / 1,2 mm

4.2.1.1 potencia de enfoque alto ≥ 75 kW

4.2.1.2 potencia de enfoque pequeño ≥ 24 kW

4.2.2 tubos

* 4.2.3 capacidad térmica anódica ≥ 0,35 MHU

4.2.4 modo de selección de dosis ≥ 3 tipos

4.2.5 tiempo mínimo de exposición ≤ 1 ms

* 4.2.6 con perspectiva de pulso, frecuencia mínima de pulso ≤ 5fps, frecuencia máxima de pulso ≥ 25fps

4.2.7 la perspectiva de pulso no es inferior a la 5 marcha opcional

4.2.8 tensión del tubo de perspectiva de pulso ≥ 40 kv, ≤ 125 KV

4.2.9 corriente del tubo de perspectiva de pulso ≥ 5 ma, ≤ 100 ma

4.3 sistemas de imágenes

* 4.3.1 adquisición de imágenes con detectores de tabletas dinámicas

* 4.3.2 tamaño del detector: 43 * 43cm (17 * 17 pulgadas)

* 4.3.3 resolución espacial de perspectiva: ≥ 2,0lp / MM

4.4 camas y tubos, sistemas deportivos de brazo C

4.4.1 se requiere una cama de Inspección remota con una superficie inclinada, que se puede levantar y bajar, y una cama de fibra de carbono de alta resistencia con dosis de baja absorción.

4.4.2 tiene la función de cambiar el modo de tubo de bola en la cama y el tubo de bola fuera de la cama con un solo clic.

4.4.3 el rango de vertido de la superficie de la cama es de - 90 ° - 90 °, ajustable y el control remoto al lado de la cama se puede operar.

4.4.4 velocidad de inclinación de la superficie de la cama: ≥ 2 ° / S y ≤ 5,8 ° / s, ajustable

4.4.5 rango de movimiento lateral de la superficie de la cama ≥ 48 cm

4.4.6 el rango de movimiento longitudinal relativo de la superficie de la cama y el tubo de bola es ≥ 163 cm.

4.4.7 la superficie de la cama de diagnóstico se puede levantar y bajar, a una altura mínima ≤ 53 cm del suelo

4.4.8 Sid ajustable, rango ajustable ≥ 35 cm

4.4.9 filtros con compensación de densidad

4.4.10 espacio efectivo operativo lateral de la cama ≥ 99 cm

4.4.11 hay espacio de operación en la cabeza de la cama y en los lados izquierdo y derecho para que el médico pueda operar cerca de la plataforma.

4.4.12 integración de la estructura del brazo c con la cama

4.4.13 rango de rotación del brazo c: Rao ≥ 90 grados, Lao ≥ 41 grados

4.4.14 velocidad de rotación: Rao / lao, ≥ 5 ° / S y ≤ 15 ° / s, ajustable

4.4.15 CRA / Cau ≥ 40 / 40 grados

4.4.16 velocidad de deslizamiento: CRA / cau, ≥ 4 ° / S y ≤ 12 ° / s, ajustable

4.4.17 con doble función de perspectiva y llamada

4.5 sistema de adquisición de imágenes digitales

4.5.1 resolución máxima de adquisición digital ≥ 3072x3072

4.5.2 conversión digital - analógico ≥ 16 bit

4.5.3 1536 × 1536 velocidad de adquisición de fotografía continua de matriz ≥ 15 FPS

4.5.4 el sistema operativo de control remoto y la Mesa de control remoto pueden controlar todas las funciones de movimiento mecánico, filmación, perspectiva y otras funciones.

4.5.5 pantalla interradiológica: ≥ 27 pulgadas LCD uno, que puede controlar el sistema de forma inalámbrica

4.5.6 capacidad de almacenamiento de imágenes del sistema anfitrión: 1536 × 1536, 14 bits ≥ 60.000 datos de imagen originales. (no se necesitan estaciones de trabajo)

4.5.7 las imágenes se almacenan como espejos

4.5.8 red de transmisión de imágenes: con funciones de interfaz dicom, incluyendo: dicom print, dicom Storage

4.5.9 un monitor de imagen de la Sala de control remoto, pantalla LCD de ≥ 27 pulgadas

4.5.10 proporciona la función de almacenamiento de grabación de DVD del host

4.6 función de procesamiento de imágenes

4.6.1 la imagen de adquisición dinámica se puede realizar al reproducir: 1) filtrado espacial, 2) ajuste de la posición de la ventana ancha, 3) ventana automática, 4) conmutación de imágenes positivas y negativas, 5) rotación de la imagen de amplificación itinerante, 6) Etiquetado de texto, visualización de escala, función de medición, indicación de flecha, 7) corrección de dispersión, fortalecimiento de contraste, 8) visualización múltiple, etc.

4.6.2 adquisición de imágenes y reproducción de películas: la velocidad de reproducción es arbitraria y ajustable; Y se puede reproducir cuadro por cuadro

4.6.3 funciones como el diámetro de los vasos sanguíneos y la medición del tamaño de la lesión

4.6.4 tiene la función de compensación de filtrado digital: ajustar la calidad de la imagen durante la perspectiva en tiempo real permite reconstruir la imagen en áreas demasiado negras o demasiado blancas de la imagen.
